Hoch genaue Messdaten sind die Voraussetzung für eine optimale Planung, Entwicklung und Fertigung. Moderne industrielle Herstellungsprozesse erfordern daher Vermessungen im Sub – Millimeterbereich.
Je nach Messaufgabe setzt ObjektScan auf modernste Lasertechnik, sei es das lichtoptische oder das taktile Verfahren. Fachkundiges Personal bildet neben modernster Gerätetechnik die Grundlage für reproduzierbare Messergebnisse vor Ort.
- Soll / Ist-Vergleich CAD Daten – Messdaten (siehe Qualitätssicherung)
- 3D Modelle > Falschfarbmodelle und Fotomapping (siehe Qualitätssicherung)
- ausführliche 2D CAD Pläne
- 3D Modelle als einfach „vermaschte“ Daten

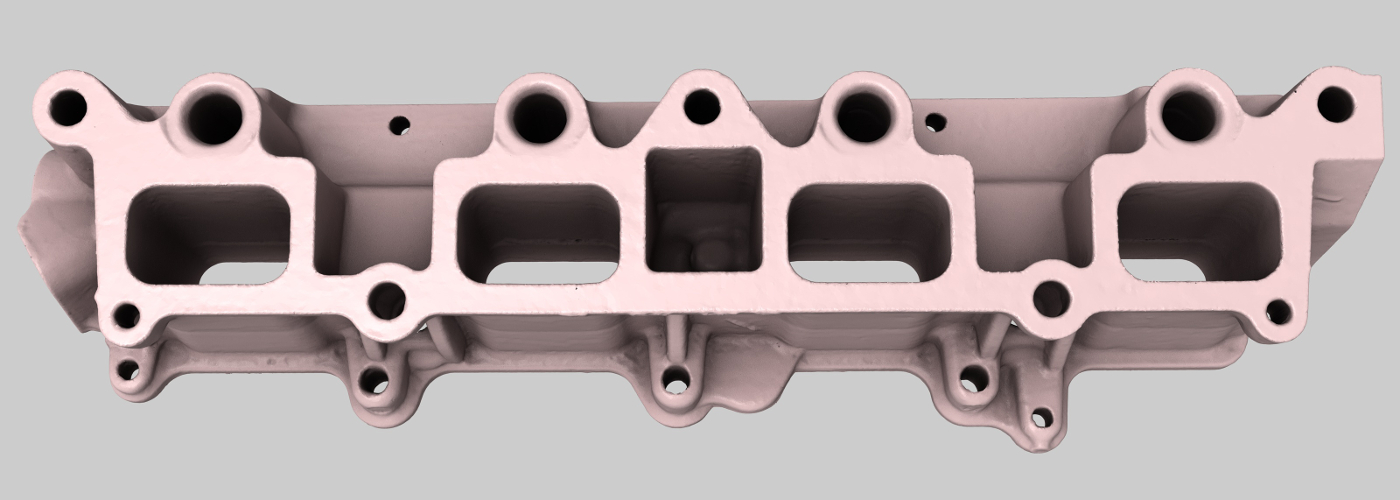

- 3D Modelle aus Flächenrückführung (Reverse Engineering)
- Genauigkeiten ab 0.05 mm
- alle Bauteilgrößen messbar
- Erstellung von Messprotokollen
Die Projektübergabe erfolgt in den gängigen Datenformaten pdf, jpg, iges, step, stl oder dwg/dxf. Weitere Datei Formate sind auf Anfrage möglich.
Oftmals fehlen zu komplexen Bauteilen, gerade im Schiffbau, in der Automobil- und Luftfahrtindustrie exakte Planunterlagen und Dokumentationen zur Nachfertigung zu ersetzender Elemente. Die Präzisionsvermessung schafft hier Abhilfe um nachträgliche CAD Pläne zur Dokumentation zu erstellen und Ersatzteile zu erstellen.
Erstellung exakter CAD-Pläne in 2D
Da einige Konstruktionsbüros zum Teil in 2D arbeiten, werden exakt bemaßte 2D CAD Pläne grundsätzlich angefertigt. Für sehr komplexe Elemente empfiehlt sich jedoch die direkte Umsetzung in 3D. Ein deutlicher zeitlicher Gewinn zeichnet sich in der Produktion ab, wenn die 3D Daten direkt zur Steuerung der CNC-Fräse oder eines 3D Druckers verwendet werden.

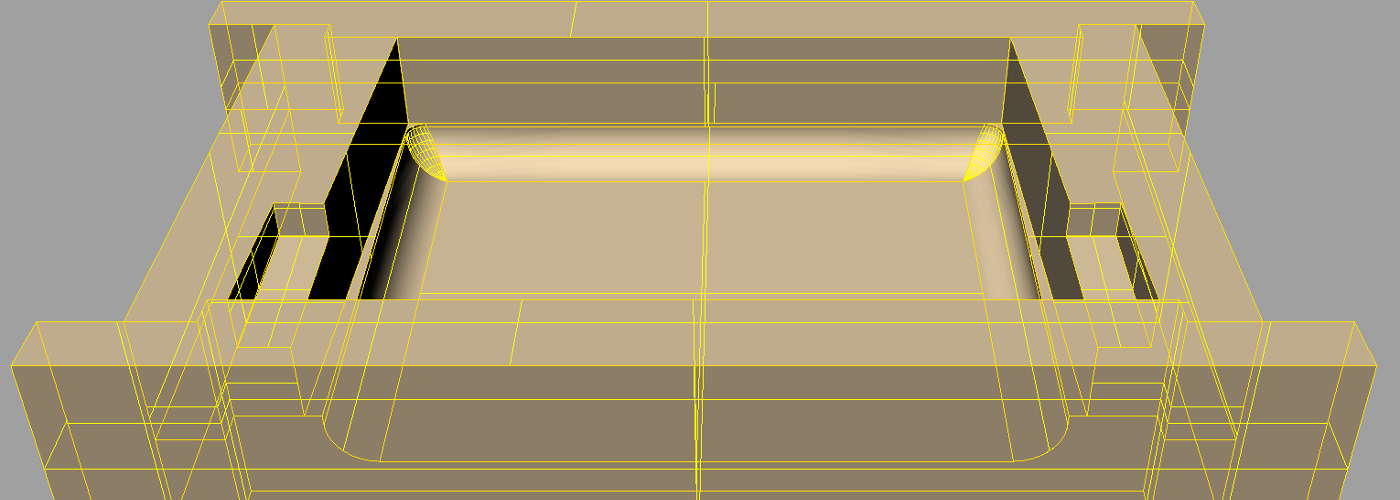

Erstellung exakter CAD-Pläne in 3D
Neben den reinen Konstruktions-CAD-Plänen ist die Flächenanalyse ein wichtiges Werkzeug in den Ingenieurbüros geworden. Bei der Flächenrückführung wird die Punktwolke in Polygonflächen umgewandelt und entsprechend digitalisiert. Aus den Polygonflächen werden dann anhand von Kanten- und Kurvenverläufen die NURBS-Flächen automatisch generiert.
klassische Flächenrückführung
