Die 3D Vermessung und Modellierung des „wahren Bestandes“, die sogenannte As-Built Dokumentation, bringt entscheidene Vorteile für die Planung, Bau und Betrieb von technischen Anlagen. Bei Dokumentationsmaßnahmen in der Industrie kommen bei ObjektScan Laserscanner verschiedener Hersteller zum Einsatz.
Die Ergebnisse unserer 3D Vermessungen sind für Projektierungen, Neuplanungen und Umbauprojekten millimetergenaue Raumkoordinaten, aus denen sich komplexe 3D Modelle und 2D Konstruktionspläne generieren lassen.

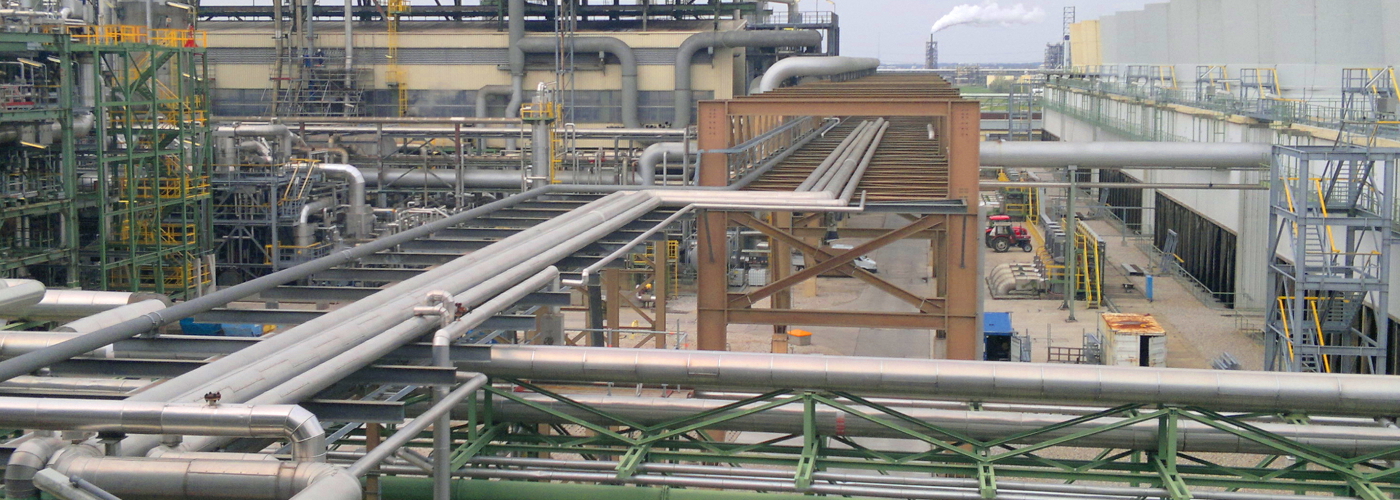

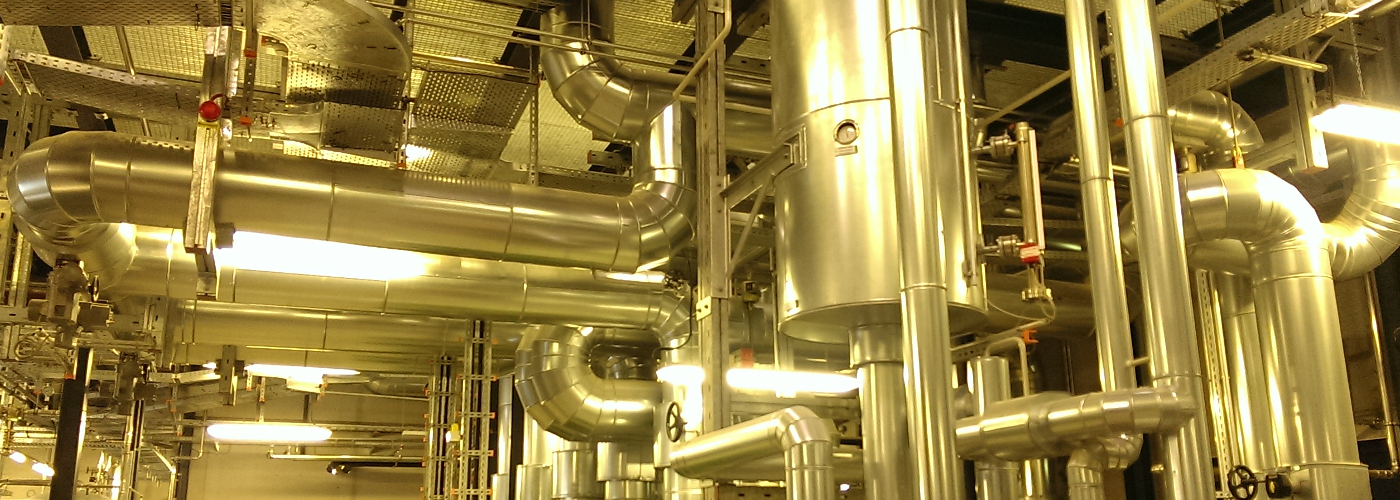

Bestehende Fabrikhallen und Anlagen werden in allen Einzelheiten dreidimensional erfasst. Vollständige 3D Modelle ermöglichen es, Bauabläufe zu simulieren und Kollisionsprüfungen bei Neu- und Umbauten durchzuführen.
Die Ergebnisse aus unseren Scanaufnahmen sind Volumenmodelle, Isometrien, sowie Ansichtspläne und Schnitte.

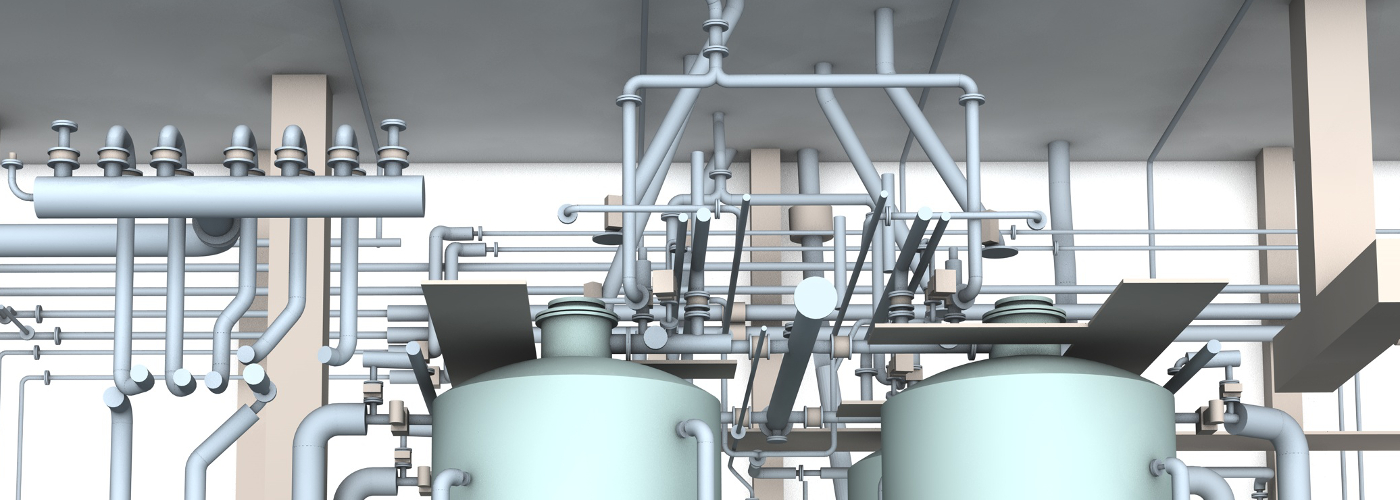

Gesamtes 3D Modell einer technischen Anlage
Seperate Auswertungen von gewerkstypischen Elementen sind selbstverständlich auch möglich. Werden nur die Rohrleitungen, der Stahlbau oder die Transportbänder benötigt, so wird das Hauptaugenmerk nur auf diese gerichtet und in deren Anlagenkoordinatensystem übergeben. Die Auswertungszeit kann somit stark reduziert werden.
Der Detaillierungsgrad, sowie die Layer-/Ebenenstruktur wird vorab mit den Auftraggeber abgestimmt.
3D Modell eines Anlagenabschnittes
Das 3D Modell liefert eine perfekte Grundlage für eine lückenhafte Dokumentation, sei es zur Aktualisierung des Rohrleitungsbuches, eines veralteten P&IDs, oder zur Vorbereitung beabsichtigter Umbau- oder Ergänzungsplanungen.
Dokumentation zur Aktualisierung von Rohrleitungsbücher
Auch komplexe Maschinen werden vor Umbaumaßnahmen oftmals als gesamtes 3D Modell benötigt um eine Kollosions- und Anschlusskontrolle durchzuführen und an bestehenden Anlagen zu plazieren.
3D Modell einer Turbine vor dem Umbau
